PCB飛針式在線測試技術

返回列表
  • 責任編輯:smt貼片加工
  • 發布時間:2019-07-08 07:12:18

對于不能使用針床測試的印制電路板,可以使用飛針式在線測試儀。測試作業時,根據預先編排的坐標位置程序,移動測試探針到測試點處與之接觸,各測試探針根據測試程序?qū)ρb配的元器件進行開/短路測試或元器件測試。

飛針式在線測試儀上安裝有多根針,每根針都安裝在適當?shù)慕嵌壬?,不會發生測試死角現象,能進行全方位角測試。因此,采用飛針在線測試儀能大幅度地提高不良檢出率。

飛針式在線測試儀的測試程序一般自動生成,其方法是:由PCB電路CAD系統與測試設備相連構成數據鏈站,將CAD數據輸出的位置坐標變換為探接坐標,再由結點資料、元器件資料生產測試程序。由CAD數據直接轉換成測試程序,能大幅度短編程時間和讀入周期,降低運行成本。

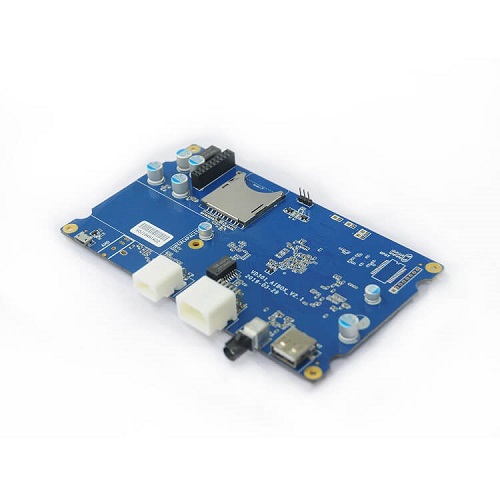

PCBA加工

1PCB標號定位。由CAD數據生產的測試探針探接坐標,借助印制電路板上的布線基準標號,以圖像識別進行坐標修正后,可以減少被測電路板的制作誤差及電路板的設置誤差,從而實現高精度測量。

基準標號的圖像識別與位置修正功能原理是:由CCD攝像機讀取印制電路板布線時印制上的基準標號,由圖像處理裝置提取出標記的中心坐標,計算出與基準坐標的偏移量,然后對預先程序編定的X-Y坐標完成修正,進行測量。

2)探針形狀的選擇和測試點的選擇順序。

①探針形狀的選擇。表面貼裝電路板的探針接觸點有測試走線、過孔、元器件引腳等不同種類,飛針式在線測試儀的各根探針可以根據要求選擇最適當?shù)奶结樞螤睢?/span>

②測試點的選擇順序。測試點的選擇可按如下順序進行:測試點、2125以上的芯片焊盤、0.8mm間距以上的IC引腳焊盤、過孔(已有元器件時)、裸孔、1608以下的芯片焊盤(但指定2點)、0.65mm間距以下的IC引腳焊盤。
