SMT貼片加工廠貼片元件介紹-表面貼裝電阻

返回列表
  • 責任編輯：smt貼片加工
  • 發布時間：2020-05-27 08:35:06
在表面貼裝技術生產的過程中，我們會接觸到各種各樣的電子物料，通常將這些物料分為SMT元件（也稱SMC，包含表面貼裝電阻、電容、電感等）和SMT器件（也稱SMD，包含表面貼裝二極管、三極管、插座、集成電路等）兩大類，下面就我們常用的電子元器件作以介紹：
  • 表面貼裝電阻
   貼片電阻在電子線路中用表示，以大寫英文字母 R 代表，其基本單位為歐姆，符號為 Ω 。
   單位換算關系：1兆歐（MΩ）=1000千歐（KΩ）=1000000歐（Ω）。
   主要參數：阻值、尺寸、功率、誤差、溫度系數和包裝類型等。

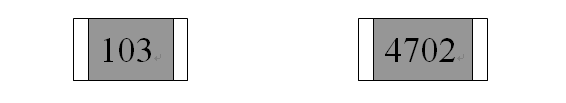

1，表面貼裝電阻的阻值大小一般絲印于元件表面，常用三位或四位數表示。
當用三位數字表示阻值大小時，第一、二位為有效數字，第三位為在有效數字后添加 0 的個數，單位為歐姆。例如：
103       表示       10000Ω         10KΩ
101       表示       100Ω
124       表示       120000Ω        120KΩ
但對于阻值小的電阻，有如下的表示方法：
6R8       表示       6.8Ω
2R2       表示       2.2Ω      用 R 代表小數點
000       表示         0Ω
當用四位數字表示阻值大小時，第一、二、三位為有效數字，第四位為在有效數字后添加 0 的個數，單位為歐姆。例如：
3301      表示       3300Ω           3.3KΩ
1203      表示       120000Ω         120 KΩ
4702      表示       47000Ω          47 KΩ



2，表面貼裝電阻的尺寸常用其體積的長度與寬度尺寸表示，有公制（單位為毫米mm）和英制（單位為英寸）兩種尺寸代碼，由4位數字組成，前兩位數表示電阻的長度，后兩位數表示電阻的寬度。另外，不同尺寸的電阻，其額定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。下表為幾種常用貼片電阻的尺寸代碼、實際尺寸和額定功率的相對應關系：
英制代碼 0402 0603 0805 1206 1210 2010 2512
公制代碼 1005 1608 2012 3216 3225 5025 6432
實際尺寸 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2
功率值（W） 1/16 1/16 1/10 1/8 1/4 1/2 1
3，電阻元件在生產過程中其阻值不可能達到絕對的精確，為了判定其是否合格，常統一規定其阻值的上、下限，即誤差范圍對其進行檢測。電阻常用的誤差等級有±1%、±5%、±10%等，分別用字母M、J、K代表。
4，溫度系數：貼片電阻的溫度系數有 2級，即W級（±200ppm/℃）； X級（±100ppm/℃）。只有誤差為M級的電阻溫度系數采用X級，其它誤差值的電阻溫度系數一般采用W級。
5，包裝：貼片電阻主要有散裝和卷裝兩種包裝方式。
6，貼片電阻的工作溫度范圍為 –55 ～ +125℃，最大工作電壓與尺寸有關：1005與1608為50V；2012為150V；其它尺寸為200V。在元器件取用時，必須確保其主要參數一致，方可代用，但必須經過品質人員確認。
